■ 特徴
・小型設計 (W100 × H100 × D120mm) で検査装置への組込みに最適
・独自の制御技術により、調光値に比例した光出力を実現
・軽量で設置や持ち運びも楽々、ハイスピードカメラの撮影にも最適（三脚固定オプション有）
・定常発光、パルス点灯に対応（200kHz）
・照度フィードバック機能により、過酷な使用環境でも光出力の安定性を実現（±1%以内）
・LOWモード/ HIGHモードの調光レンジの切り替えにより、低照度域と高照度域をカバー
■ 技術仕様
|
型名 |
SLG-CA①-②-③④ ①トリガ機能：なし→ブランク / あり→-T ②LED色：CW/DW ③バンドル径：OFφ3～7→T / OFφ8～14→M ④配光角（全角）：30°→N / 60°→W |
|
|
消費電力(Typ.) |
（TBD）**VA(日本国内での使用時：AC100V) |
|
|
使用環境 |
温度5-40℃ 湿度20-80％(結露無き事) 高度2,000m以下 |
|
|
保存環境 |
温度-15℃-60℃ 湿度20-80%(結露無き事) |
|
|
調光範囲 |
0-100％ |
|
|
分解能 |
8bit(256階調) / 10bit(1024階調) |
|
|
点灯方式 |
常時点灯 / パルス点灯（パルストリガモード、順次点灯モード（順次実装）、シーケンシャル点灯モード(順次実装)、高速パルス調光モード1、高速パルス調光モード2） |
|
|
調光方式 |
手動調光 |
パネル ロータリーエンコーダ操作による調光 |
|
外部調光 |
シリアル通信調光（RS232C） | |
|
ETHERNET調光 |
||
|
異常出力信号 |
装置温度異常、オープンエラー、ショートエラー、温度エラー、内部通信エラー(照度センサ、EEPROM)、トリガリンク用通信エラー(順次実装)、FBエラー、ファンエラー、入力電源選択エラー |
|
|
適合ファイバー径 |
ファイバーOF径φ3-7 / φ8-14 |
|
|
LEDの交換 |
送り返していただくことで対応可能 |
|
|
LED期待寿命 （保証値ではありません。） |
（TBD）***** 時間 (光強度が70％に減光するまでの時間) |
|
|
LED駆動方式 |
定電流方式 |
|
|
冷却方式 |
強制冷却 |
|
|
質量 |
約1.7kg |
|

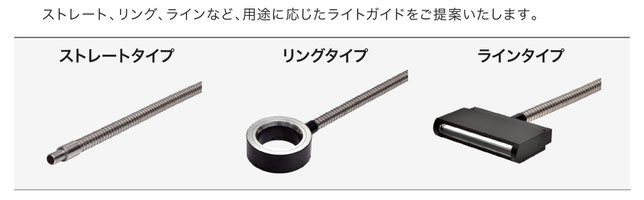

■ ライトガイドもご提案致します（オプション）
オプションで上記のライトガイドをご用意できます。上記以外にもお客様のご要望に合わせ、ライトガイドのご相談承ります。
