Update date:2024/11/25
■ 特徴
・シリコンウエハ、PCB、パッケージ等の透過検査に最適
・30,000時間の長寿命
・ハロゲン光源に比べて照射熱が少なく、ワークへの熱ダメージを軽減
・光量フィードバック機能により、過酷な使用環境でも光出力の安定性を実現
・CEマーキング適合
■ 技術仕様
|
型名 |
SLG-150V-①-MN / SLG-150VFB-②-MN / SLG-150V-③-MM / SLG-150VFB-④-MM ①：740/850/940/1060/1100/1150/1200 ②：740/850/940/1060/1100 ③：1060/1100/1150/1200/1300/1450/1550/1650 ④：1060/1100 |
|
|
入力電圧 |
AC100-240V ±10％ (50/60Hz) |
|
|
消費電力(Typ.) |
850/940nm：95VA、1,060/1,100nm：110VA、740/1,150/1,200/1,300/1,450/1,550/1,650nm：115VA(日本国内での使用時：AC100V) |
|
|
絶縁耐圧 （入力-出力、入力-FG） |
AC1500V/1分印加 カットオフ電流：10mA以下 DC500V /1分印加 20MΩ以上 |
|
|
使用環境 |
温度5-40℃ 湿度20-80％(結露無き事) 高度2,000m以下 |
|
|
保存環境 |
温度-15℃-60℃ 湿度20-80%(結露無き事) |
|
|
調光範囲 |
0-100％ |
|
|
分解能 |
10bit(1024階調) |
|
|
調光方式 |
手動調光 |
パネル ロータリーエンコーダ操作による調光 |
|
外部調光 |
0-5V アナログ調光 |
|
|
8Bit デジタル調光 |
||
|
10Bit デジタル調光 |
||
|
シリアル通信調光（RS232C） |
||
|
ETHERNET調光 |
||
|
調光ロック機能 |
0-5V アナログ調光時有効 |
|
|
異常出力信号 |
LED温度異常 及び LEDエラー (オープン・ショート) |
|
|
適合ファイバー径 |
ファイバーOF径φ8-14 |
|
|
LEDの交換 |
送り返していただくことで対応可能 |
|
|
LED期待寿命 （保証値ではありません。） |
30,000 時間 (光強度が70％に減光するまでの時間) |
|
|
LED駆動方式 |
定電流方式 |
|
|
冷却方式 |
強制冷却 |
|
|
環境規制 |
RoHS対応 |
|
|
CE マーキング |
安全規格:EN61010-1 適合 EMC規格 :EN61000-6-2, EN61000-6-4, EN62311 適合 |
|
|
電気用品安全法 |
技術標準適合 |
|
|
リスクグループ |
740/850/940nm：リスクグループ3 1,060/1,100nm：リスクグループ2 1,150nm：リスクグループ1 1,200/1,300/1,450/1,550/1,650nm：適用外 |
|
|
入力コネクタ |
AC入力:3Pインレット EN60320-1認証C14タイプ×1 |
|
|
外部制御コネクタ |
デジタル 調光入力：D-SUB25（UL1977認証、メス25ピン ）x1 シリアル 通信調光入力：D-SUB9（UL1977認証、メス9ピン ）x1 ETHERNET調光入力：RJ-45 |
|
|
材質・表面処理 |
材質：アルミ合金、表面処理：赤アルマイト |
|
|
質量 |
約3.9kg |
|
|
付属品 |
3P接地極付ACコード（最大定格125V 7A）2m、取扱説明書 |
|
＜リスクグループについて＞
リスクグループは，生物学的傷害の度合いに応じて，次のように分類されています。
1. 免除グループ：何らの光生物学的傷害も起こさないもの。
2. リスクグループ 1（低危険度）：通常の行動への制約が必要になるような傷害を引き起こさないもの。
3. リスクグループ 2（中危険度）：嫌悪感及び熱的な不快感を伴う傷害を引き起こさないもの。
4. リスクグループ 3（高危険度）：一時的又は短時間の露光によっても傷害を引き起こすもの。

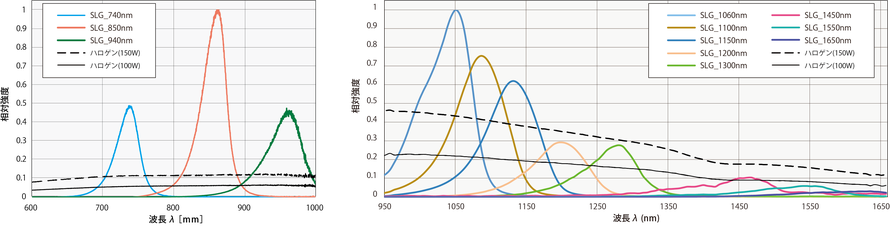

■ 分光分布特性
測定器：分光器(可視域) USB4000+積分球 / 分光器(NIR域) FLAME NIR+ ※可視域とNIR域は別々の測定機にて測定を行っております。
※型式及び凡例の波長は、LED素子の標準ピーク波長(typ.)を表しています。型式と実際のピーク波長範囲は以下の通りです。（保証値ではありません）
ピーク波長範囲：SLG_740nm→730～750nm / SLG_850nm→840～870nm / SLG_940nm→930～970nm / SLG_1060nm→1,050～1,075nm / SLG_1100nm→1,060～1,140nm / SLG_1150nm→1,120～1,180nm / SLG_1200nm→1,170～1,230nm / SLG_1300nm→1,270nm～1,330nm / SLG_1450nm→1,420nm～1,480nm / SLG_1550nm→1,520nm～1,580nm / SLG_1650nm→1,620～1,680nm
※多成分ライトガイド1m, OF径φ10mmで測定したデータです。保証値ではありません。
※本製品は一台につき一波長です。

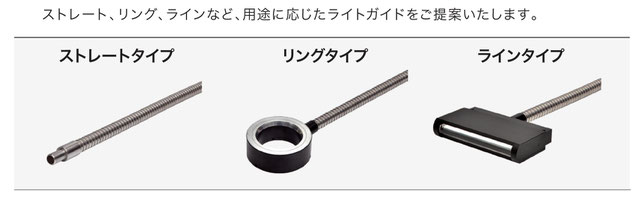

■ ライトガイドもご提案致します（オプション）
オプションで上記のライトガイドをご用意できます。上記以外にもお客様のご要望に合わせ、ライトガイドのご相談承ります。
評価機もご用意しております。是非一度SLG-150V-NIRをお試しください。
